Программа Для Просмотра Рефлектограмм Sor
Расширение sor используется в нескольких областях ИТ, даже в компьютерных играх, но поскольку речь идет о волоконной оптике, вывод однозначен: это формат файла, содержащего результаты рефлектометрического измерения оптического волокна каким-либо из рефлектометров во временной области OTDR ( Optical Time Domain Reflectometer). В файле хранится рефлектограмма для какого-то оптического сегмента и сопутствующие данные – дата и время проведения измерения, тип прибора, использованные длины волн и другие настройки. Формат sor был первым исходным форматом для рефлектограмм, полученных при помощи приборов OTDR, его в 1990-х годах предложили, а в 2000-х годах доработали специалисты Bellcore/Telcordia.
Загрузка рефлектограммы. Для просмотра файлов sor. Программа для просмотра. Чтение и просмотр рефлектограмм. Программа для просмотра. Или Yokogawa в формате SOR 1.
Сокращение sor расшифровывается как Standard OTDR Record, и при его использовании чаще всего речь идет о той или иной спецификации Bellcore. Сейчас формат sor используют многие известные производители рефлектометров – JDSU, Yokogawa, EXFO, AFL/NOYES и другие. Могут использоваться и иные форматы файлов, например, wfm и cff (разработка Tektronix), psf (предложенный Photon Kinetics) и собственные форматы производителей тестирующего оборудования – например, flw компании Fluke Networks. Последнее расширение образовано как сокращение от программы-просмотровщика Fluke Link Ware.

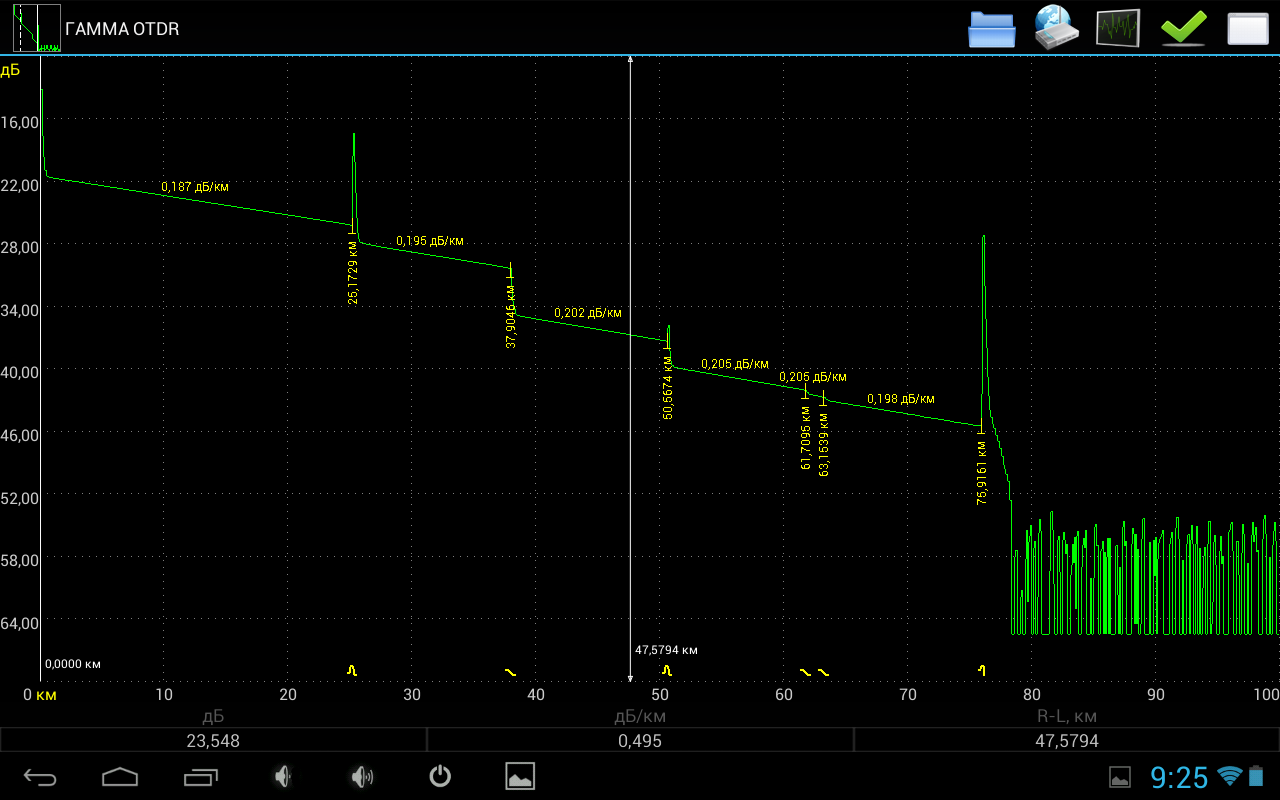

Существуют разные программы, позволяющие просматривать рефлектограммы на персональном компьютере. Большинство программ такого типа бесплатны, но есть и платные версии.
Однако при покупке рефлектометра программное обеспечение, как правило, входит в комплект поставки и отдельно не оплачивается. Обычно же для загрузки бесплатной версии максимум, что может потребоваться – регистрация на сайте производителя. В интернете можно найти русифицированные версии и даже исходно русскоязычные программы (TraceViewer, PocketTraceViewer, SORTraceViewer и другие), встретить заявленную возможность редактирования рефлектограмм. Тем не менее, мы рекомендуем использовать фирменные версии признанных изготовителей, пусть даже с англоязычным интерфейсом. Они доказали свою стабильность многими годами использования, и на самом деле такой софт не должен допускать возможности редактирования, иначе существует риск злоупотреблений и ручной «доработки» результатов.
Программа Для Фотошопа
Единственные поля, которые по смыслу допустимо редактировать – идентификаторы оптической линии, т.е. Имена записей, маркировка портов. Но не внутреннее содержание записей и тем более не численные параметры измерений. По этой же причине не рекомендуется использовать экспортные форматы файлов – многие программы допускают экспорт в XLS, PDF и другие редактируемые или ограниченно редактируемые форматы. Одна из самых простых и удобных программ для просмотра файлов sor предложена компанией JDSU: первые версии софта выходили под названием Fiber Trace Unicode Viewer. Программа поддерживала и поддерживает большинство рефлектометров, совместимых с международным стандартом Bellcore 196, и позволяет просматривать форматы sor, oeo, msor, tfw, wdm, pmd и некоторые другие. Актуальную версию софта FiberTrace 2 Viewer можно бесплатно скачать, выбирайте пункт Download latest FiberTrace 2 Viewer Software.
Описание программного обеспечения можно посмотреть. В присланных вами файлах содержались рефлектограммы для одномодовых сегментов. Вот пример одной из них (мы намеренно переименовали запись, чтобы в ней не фигурировало название объекта): Из рефлектограммы понятно, что при измерениях не использовалась ни катушка подключения, ни принимающее волокно, поэтому судить о характеристиках концевых коннекторов невозможно – графы Loss (db) для начальной и конечной точек остались пустыми. Длина сегмента 756.12 м, совокупное затухание в кабеле 0.151 дБ для такой длины очень даже неплохо, кабель никаких нареканий не вызывает. А вот подготовка персонала, проводившего измерения, вызывает серьезные сомнения, поскольку при соблюдении определенных процедур при тестировании можно было тем же самым прибором получить гораздо более подробную информацию о сегменте. Из сопутствующих записей каждого файла можно узнать, что при измерении использовался рефлектометр M200 (этот модуль выпускался под марками AFL/NOYES и Fujikura), что измерения велись на длине волны 1550 нм, всегда только в одном направлении.
Поскольку это рефлектометрические исследования, то, строго говоря, как сертификационные их воспринимать нельзя. Для сертификации обязательно используются двухмодульные приборы, содержащие в себе квалифицированный источник на одном конце и квалифицированный измеритель на другом. Измерения оптических потерь выполняются по фактическому сигналу, достигшему другого конца. Рефлектометр как прибор этому требованию не соответствует, поскольку модуль содержит только один, а измерения проводит по отраженному сигналу.
SORTraceViewer программа для просмотра и редактирования рефлектограмм в формате SOR 12.05.17: Вышла новая версия программы - SORTraceViewer 3.1.1 Добавлена функция обрезки рефлектограммы. Добавлена автоматическая перенумерация волокон. Добавлена функция автоматического переименования файлов трасс. Исправлены некоторые ошибки. В следующей версии будет добавлена функция создания протоколов для ИД в соответствии с РД 45.156-2000.
Скачать программу: freeware, 1.4 Mb Download: freeware, 1.0 Mb Предыдущая версия для Windows: freeware, 1.5 Mb Версия для Linux: freeware, 1.3 Mb Существуют три варианта программы SORTraceViewer. Подробные сведения можно посмотреть в Справка по программе Содержание:. Работа с программой Основные возможности SORTraceViewer:. Просмотр рефлектограммы и всех ее измеренных параметров (можно открыть любое количество трасс). или вывод в файл Excel отчета о рефлектограмме.
Работа с трассами. Редактирование рефлектограммы. Суммарная загруженных рефлектограмм (в формате Excel). Создание рефлектограмм. значения потерь на событии. Установка программы:. Распакуйте архив в любую папку.
Для Windows Vista и выше: не располагайте программу в системных папках (C: Windows, C: Program Files и т.д.). При желании, сделайте SORTraceViewer для файлов SOR.
При желании, программы на рабочий стол. Кнопки панели инструментов:. 'Создать' - вызов окна создания трассы. 'Открыть' - открыть одну или несколько трасс.
'Сохранить' - сохранить изменения в рефлектограмме, или сохранить новую трассу на диск. 'Закрыть' - закрыть текущую трассу.
